Transformadores eléctricos de media y baja tensión: la base invisible de un proyecto eléctrico seguro

En todo proyecto eléctrico industrial, comercial o de infraestructura existe un equipo que muchas veces pasa desapercibido, pero que resulta fundamental para que la energía llegue de forma correcta, segura y eficiente: el transformador eléctrico.

Los transformadores permiten adaptar los niveles de tensió
n de acuerdo con las necesidades de una instalación. En términos simples, reciben energía eléctrica en un nivel de voltaje y la entregan en otro, ya sea elevando o reduciendo la tensión. Este proceso se realiza mediante inducción electromagnética, sin contacto eléctrico directo entre los devanados primario y secundario.

¿Por qué son tan importantes los transformadores?

Un transformador no solo “cambia el voltaje”. Su correcta selección influye directamente en la seguridad, continuidad operativa, eficiencia energética y vida útil de una instalación eléctrica.

Cuando un transformador está bien especificado, permite que la carga trabaje dentro de parámetros adecuados. Cuando está mal seleccionado, instalado sin análisis técnico o sin mantenimiento, pueden aparecer problemas como sobrecalentamiento, pérdidas elevadas, disparos de protección, daño en aislamientos, fallas prematuras o interrupciones en la operación.

Por eso, en ingeniería eléctrica, elegir un transformador no debe basarse únicamente en la capacidad en kVA. También deben considerarse factores como tensión primaria y secundaria, tipo de conexión, impedancia, frecuencia, ambiente de instalación, tipo de enfriamiento, nivel de aislamiento, ubicación, tipo de carga y condiciones de operación.

Transformadores de media y baja tensión

En aplicaciones industriales y comerciales, los transformadores suelen trabajar como enlace entre sistemas de media tensión y sistemas de baja tensión.

La media tensión se utiliza comúnmente para distribución eléctrica en instalaciones industriales, parques comerciales, desarrollos, hospitales, plantas de producción y proyectos donde la demanda de energía requiere una alimentación más robusta. La baja tensión, por su parte, es el nivel que normalmente alimenta equipos, tableros, maquinaria, iluminación, contactos y sistemas internos de operación.

Un ejemplo común es un transformador que recibe energía en media tensión y la reduce a un voltaje de utilización, como 220/127 V, 440/254 V o 480 V, dependiendo de las necesidades del proyecto.

Principales tipos de transformadores

Transformador tipo poste

Es utilizado principalmente en redes de distribución aérea. Se instala sobre estructura o poste y suele emplearse para alimentar cargas residenciales, comerciales, rurales o industriales pequeñas y medianas. Su diseño permite una instalación práctica en espacios exteriores y su capacidad depende de la demanda del servicio.

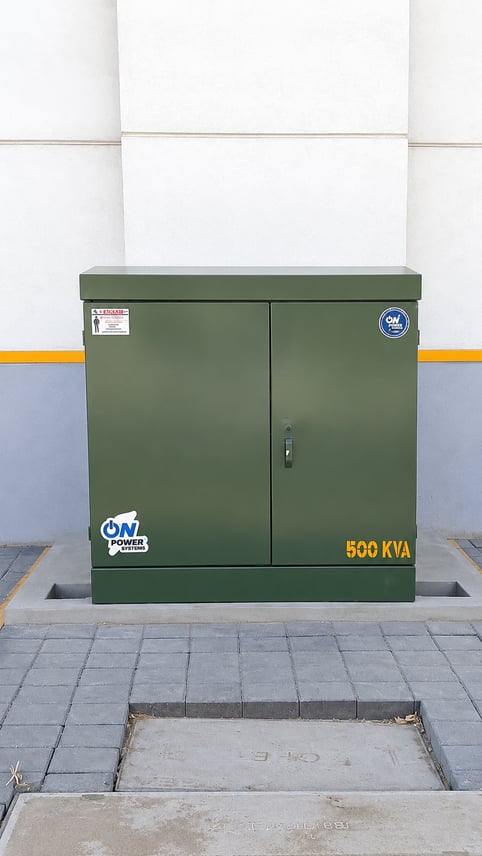

Transformador tipo pedestal

El transformador pedestal es común en fraccionamientos, parques industriales, plazas comerciales, desarrollos habitacionales y proyectos donde se requiere una solución segura y estética a nivel de piso. Normalmente se instala en exteriores y cuenta con gabinete de protección, lo que permite resguardar las conexiones de media y baja tensión.

Transformador tipo seco

El transformador seco no utiliza aceite como medio aislante principal. Es común en interiores, edificios, hospitales, centros comerciales, industrias y zonas donde se busca reducir riesgos asociados a líquidos aislantes. Su operación depende en gran medida de una correcta ventilación, limpieza y control de temperatura.

Transformador de subestación

Se utiliza en instalaciones donde se requiere mayor capacidad o integración con sistemas de protección, medición, maniobra y distribución. Es común en plantas industriales, proyectos de infraestructura y centros de carga importantes.

Qué datos se deben revisar antes de cotizar o fabricar un transformador

Para seleccionar correctamente un transformador, es recomendable contar con la mayor información técnica posible. Entre los datos principales se encuentran:

• Capacidad requerida en kVA.
• Tensión primaria.
• Tensión secundaria.
• Número de fases.
• Frecuencia de operación.
• Tipo de conexión.
• Tipo de transformador: poste, pedestal, seco o subestación.
• Material de devanados: cobre o aluminio.
• Condiciones de instalación: interior o exterior.
• Altitud y temperatura ambiente.
• Tipo de carga que alimentará.
• Requerimientos de norma, pruebas y accesorios.
• Dimensiones disponibles para instalación.
• Tiempo de entrega y condiciones de operación.

Mientras más precisa sea esta información, más confiable será la selección del equipo.

Pruebas y calidad: una etapa que no debe omitirse

Todo transformador debe pasar por revisiones y pruebas antes de ser entregado. Estas pruebas ayudan a confirmar que el equipo se encuentra en condiciones adecuadas para su operación y que cumple con los parámetros eléctricos esperados.

Entre las revisiones más importantes se encuentran pruebas de relación de transformación, resistencia de aislamiento, resistencia óhmica de devanados, polaridad, continuidad, hermeticidad en equipos inmersos en líquido, revisión de accesorios, placa de datos y condiciones generales del ensamble.

Estas pruebas no sustituyen la correcta instalación en campo, pero sí representan una etapa clave para reducir riesgos antes de la energización.

Mantenimiento: prevenir siempre será mejor que corregir

Un transformador puede tener una larga vida útil si opera dentro de sus condiciones de diseño y recibe mantenimiento adecuado. El mantenimiento preventivo permite detectar señales tempranas de falla antes de que se conviertan en una interrupción grave.

En transformadores inmersos en aceite, el estado del líquido aislante es fundamental, ya que cumple funciones de aislamiento y enfriamiento. Por eso se recomienda revisar sus condiciones físicas y eléctricas mediante pruebas especializadas.

En transformadores secos, el mantenimiento debe enfocarse en limpieza, ventilación, estado del aislamiento, conexiones, temperatura y presencia de polvo, humedad o contaminantes.

En ambos casos, las inspecciones deben realizarse por personal capacitado, siguiendo procedimientos de seguridad, bloqueo de energía, uso de equipo de protección personal y verificación de ausencia de tensión antes de intervenir.

Conclusión

Los transformadores eléctricos son una parte esencial de cualquier sistema de distribución de energía. Su correcta selección, fabricación, prueba, instalación y mantenimiento impactan directamente en la seguridad, eficiencia y continuidad de operación de un proyecto.

En ON Power Systems fabricamos transformadores eléctricos nuevos, a la medida y con respaldo técnico, considerando las necesidades específicas de cada instalación. Nuestro objetivo es ofrecer soluciones confiables para proyectos que requieren energía segura, eficiente y bien diseñada.

Fuentes consultadas

NOM-002-SEDE/ENER-2014, requisitos de seguridad y eficiencia energética para transformadores de distribución.

NOM-029-STPS-2011, condiciones de seguridad para mantenimiento de instalaciones eléctricas en centros de trabajo.

IEEE C57.12.00, requisitos generales para transformadores de distribución y potencia inmersos en líquido.

IEEE C57.93, guía para instalación y mantenimiento de transformadores de potencia inmersos en líquido.

IEEE C57.94, práctica recomendada para instalación, aplicación, operación y mantenimiento de transformadores secos.

IEEE C57.104, guía para interpretación de gases generados en transformadores inmersos en aceite mineral.
